BSI 건축과학 : 환기와 배수가 되는 벽체(Vented & Drained Wall)의 원리와 디테일 (시리즈 012)

📄 BSI-260211-012: 환기와 배수가 되는 벽체(Vented & Drained Wall)의 원리와 디테일

문서 유형	시리즈 번호	제목	작성일
전문 연구 보고서	BSI-260211-012	벽체 건조 전략: 이중 벽체 구조와 배수층(Rain-screen)의 중요성	2026. 02. 11.
작성자	김정희 (BSI 건축과학연구소 소장)	핵심 이론	Rain-screen Principle, Weep Hole, Flashing

---

Section 1. 고기밀 주택의 역설: 왜 벽체는 스스로 마르지 못하는가?

1.1. 과거와 현재: '숨 쉬던 집'에서 '밀봉된 집'으로

과거의 주택은 창호와 벽체의 부실한 기밀성 덕분에 역설적으로 결로와 곰팡이로부터 자유로운 편이었습니다. 이른바 '황소바람'이 실내 습기를 강제로 배출했기 때문입니다. 그러나 현대 건축은 에너지를 보존하기 위해 테이프, 폼, 투습방수지(Tyvek) 등으로 집을 철저히 밀봉합니다.

1.2. 99%의 방어와 1%의 침투

과학적 실험에 따르면, 아무리 완벽하게 시공된 벽체라도 비바람이 치는 환경에서는 약 1%의 수분이 내부로 침투합니다. 흡수, 확산, 모세관 현상, 그리고 실내외 압력 차이는 인간의 손으로 완벽히 통제할 수 없는 물리 법칙입니다. 따라서 현대 빌딩사이언스의 핵심은 **"물 유입을 100% 막는 것이 아니라, 들어온 1%의 물을 어떻게 안전하게 배수하고 말릴 것인가"**에 집중됩니다.

---

Section 2. 레인스크린(Rain-screen)과 이중 벽체의 역사적 근거

2.1. 비트루비우스의 지혜와 현대적 재해석

벽체 내부에 공기층을 두어 습기를 관리하는 개념은 2천 년 전 로마의 건축가 비트루비우스(Vitruvius)도 강조했던 방식입니다. 그는 벽체가 자주 젖는 환경이라면 두 번째 벽체를 띄워 세우고, 위아래에 구멍을 뚫어 공기를 순환시켜야 한다고 기록했습니다.

2.2. 배수와 환기의 메커니즘

현대적인 이중 벽체(조적벽 등) 시스템에서 가장 중요한 것은 **배수층(Drainage Plane)**의 확보입니다.

• 공기층(Air Gap): 내벽과 외장재 사이의 약 1인치(25mm) 공간은 수분이 내벽으로 전달되는 것을 차단하는 단절층 역할을 합니다.
• 대류 현상: 아래쪽 구멍으로 유입된 차가운 공기가 벽체 내부의 습기를 머금고 위쪽 구멍으로 빠져나가는 굴뚝 효과(Stack Effect)를 통해 내부를 건조시킵니다.

---

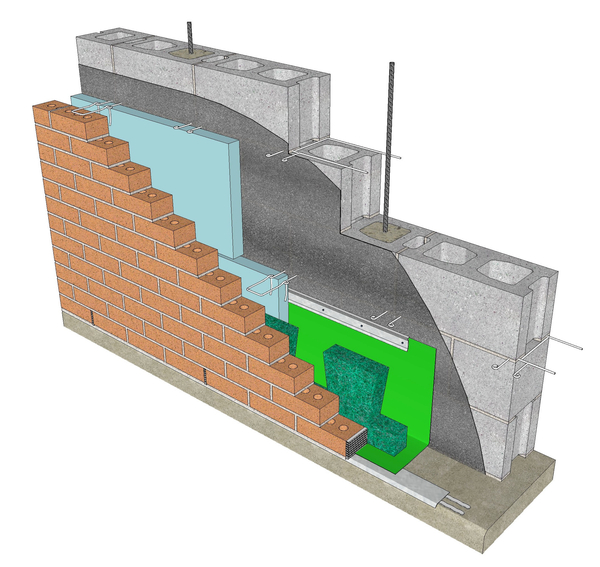

Section 3. 외장 조적벽(Brick Veneer) 시공의 표준 모델과 핵심 디테일

3.1. 국제 조적 연구소(IMI)의 표준 가이드라인

제대로 기능하는 조적벽을 위해서는 단순한 빈 공간 이상의 정밀한 부속 자재가 필요합니다.

1. 플래슁(Flashing): 내부로 침투한 물을 외부로 유도하는 방수막입니다. 조적턱이나 창호 하단에 반드시 설치되어야 합니다.
2. 윕홀(Weep Hole): 배수와 환기를 위한 구멍입니다. 반드시 플래슁 바로 윗단에 위치해야 물이 고이지 않고 즉시 배출됩니다.
3. 몰탈 방지 스크린(MDCD): 벽돌을 쌓을 때 떨어지는 몰탈 찌꺼기가 윕홀을 막지 않도록 보호하는 장치입니다.




3.2. 국내 현장의 흔한 시공 하자 분석

• 밀착 시공의 위험성: 타이벡(투습방수지)과 벽돌 사이에 공간 없이 몰탈을 채워 넣는 행위는 최악의 시공입니다. 젖은 몰탈이 타이벡에 직접 닿으면 습기가 OSB 합판으로 직접 전달되어 벽체 썩음 현상을 가속화합니다.
• 윕홀 위치의 오류: 윕홀을 단순한 '에어벤트'로 오해하여 벽체 중간에 설치하는 사례가 많습니다. 이는 배수 기능을 상실하게 만들며, 오히려 빗물이 벽체 속으로 들어가는 통로가 될 수 있습니다.

---

Section 4. 최종 결론: 건강한 벽체를 위한 3요소

• 핵심 요약: 환기와 배수가 되는 벽체는 집의 내구성을 결정짓는 '보험'과 같습니다. 1%의 수분 침투를 인정하고 이를 처리할 수 있는 배수 경로(Flashing), 공기 통로(Air Gap), **배수구(Weep Hole)**를 올바른 위치에 시공하는 것만이 벽체 내부의 부후와 곰팡이를 막는 유일한 길입니다.




근거 자료 (References)

1. IMI (International Masonry Institute): Standard Details for Brick Veneer.
2. Building Science Corporation: BSI-030: Rain Control Theory.
3. Vitruvius: De Architectura (Ten Books on Architecture).

🔗 원문링크
https://naver.me/G3vUF1TP

환기와 배수가 되는 이중벽체의 개념 이해, 벽돌 외장벽을 만들때 흔하게 발견하는 오시공 사례
